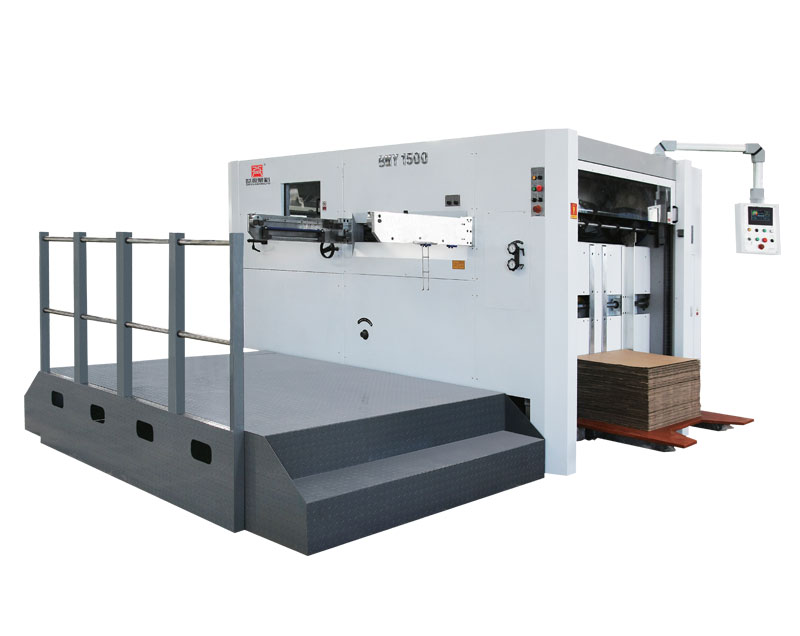

机械名称:BMY-1500 半自动模切压痕机
机械型号:BMY-1500

特点说明

技术参数

局部说明

BMY-1200/1500模切压痕机是我公司结合国内外同类产品的适用于高档彩箱、彩盒模切的专用设备。本机应用高强度叼纸牙排,先进的开牙叼纸机构能适应各类型卡纸、瓦楞纸;前后定位及侧定位机构使纸张的模切精度得以保证。具备高精度间歇机构;动作迅速的气动离合,气动锁版。使用可编程序控制器及人机界面,数字显示机器的工作速度、加工张数、总运行时间;机器的故障显示使故障排除操作非常方便。应用变频器控制主电机,无级调速,运行平稳。本机多处设有传感器和安全装置,保障机器正常工作和人身安全。模切压力前后可单独调节,手动盘车方便省力,同时还可进行无叼口模切。

BMY-1200

型号 BMY-1200
模切方式 platen press
最大输纸尺寸(mm) 1200×780
最小输纸尺寸(mm) 400×400
最大模切尺寸(mm) 1190×770
最大模切压力(T) 320
可加工纸张厚度(mm) cardboard 1-9
最高速度(s/h) 4500
主电机功率(Kw) 11
总功率 (Kw) 17
整机重量 (Kg) 13
外形尺寸不含踏台、不含预码纸(mm) 5000×4000×2500
3150×2250×2500

BMY-1450

型号 BMY-1450
模切方式 platen press
最大输纸尺寸(mm) 1450×1030
最小输纸尺寸(mm) 550×550
最大模切尺寸(mm) 1415×1015
最大模切压力(T) 350
可加工纸张厚度(mm) cardboard 1-9
最高速度(s/h) 4500
主电机功率(Kw) 11
总功率(Kw) 17
整机重量(Kg) 16.7
外形尺寸不含踏台、不含预码纸(mm) 6000×4400×2500
3700×2400×2500

BMY-1500

型号 BMY-1500
模切方式 platen press
最大输纸尺寸(mm) 1510×1120
最小输纸尺寸(mm) 550×550
最大模切尺寸(mm) 1500×1100
最大模切压力(T) 350
可加工纸张厚度(mm) cardboard 1-9
最高速度(s/h) 4500
主电机功率(Kw) 11
总功率(Kw) 17
整机重量(Kg) 17.8
外形尺寸不含踏台、不含预码纸(mm) 6300×4500×2500
4000×2500×2500

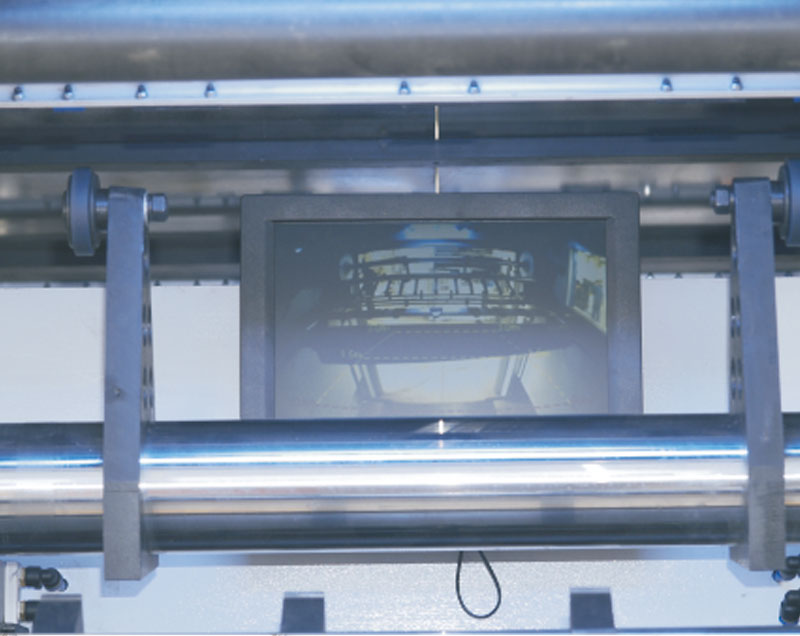

收纸部监控显示器

为了安全、便捷、可在工作进行中能发现收纸部的各种状态。。

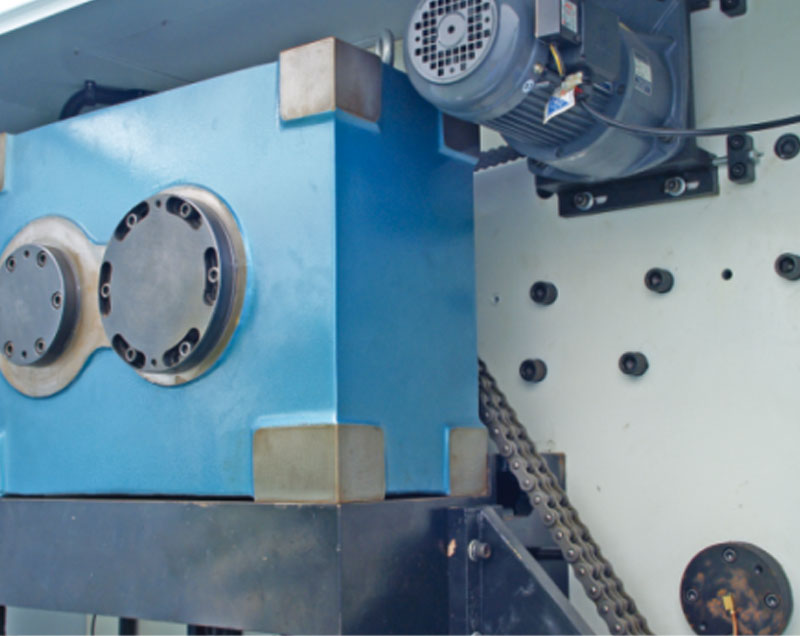

间歇机构

采用独特三元凸轮结构,使牙排运行平稳,确保模切精度,提高整机使用寿命。

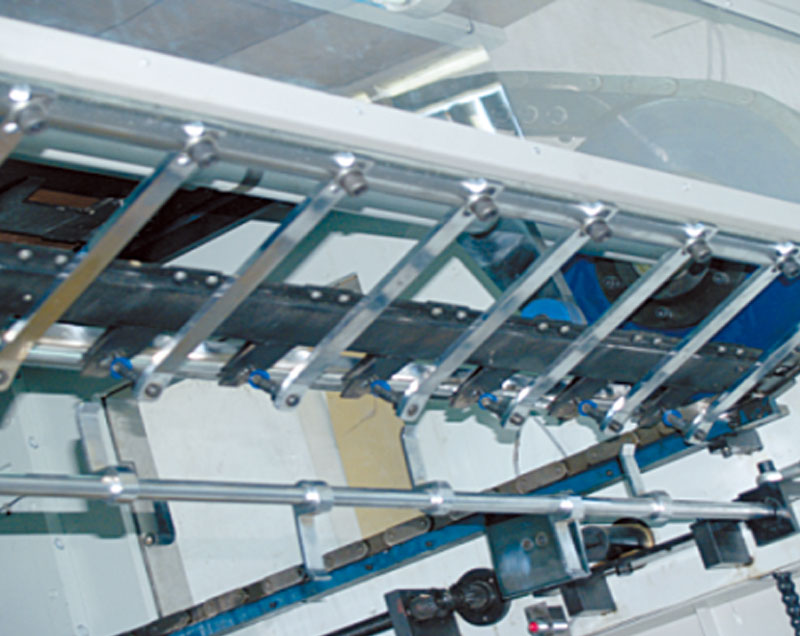

齐纸装置

横向纵向自动齐纸收纸整齐便于排废。

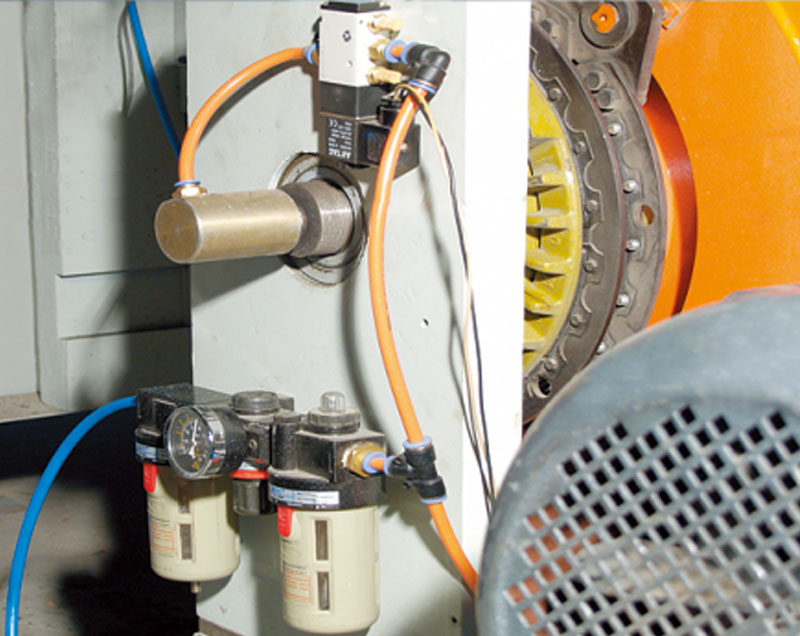

大转矩气动离合器

离合器采用大转矩气动离合器反应速度快力矩大而且日常不用维护使启动、急停、点动,动作准确。

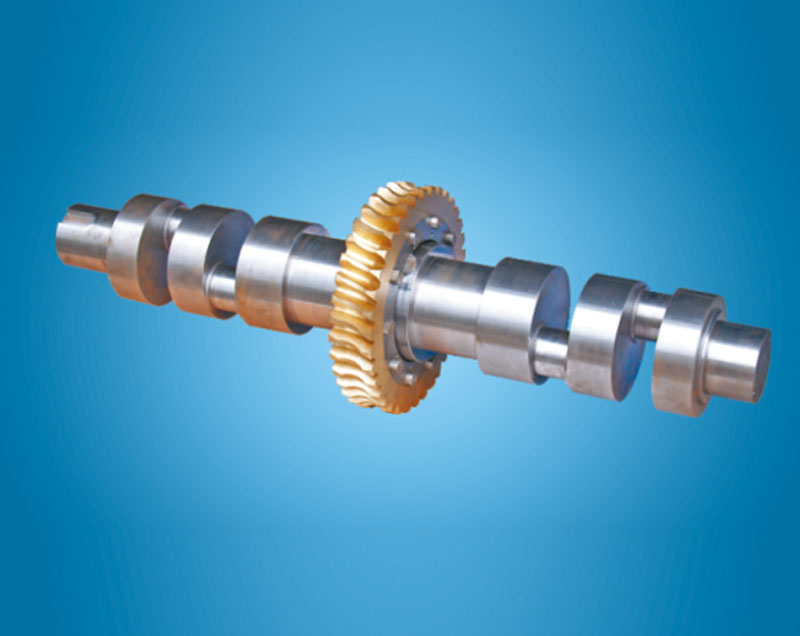

曲轴

主传动采用蜗轮蜗杆副及经特殊设计的曲轴连杆机构,采用轴瓦形式连接,减少运动间隙,避免蜗轮蜗杆冲击,运转平稳,模切压力大,且具有高点保压功能,蜗轮由耐磨铸造锡青铜制造,使用寿命长。

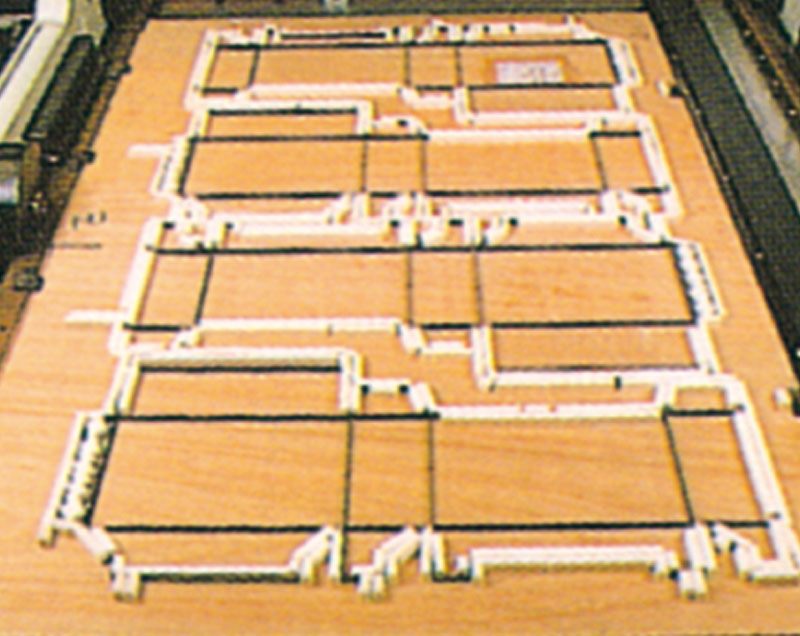

模切部

传动系统经特殊优化设计,压力大,耐磨损寿命长。中心定位系统及回转式翻板机构使换板,修板更灵活,方便。本型采用木板钉定位,下钢板采用气悬浮,使钢板装卸更灵活。

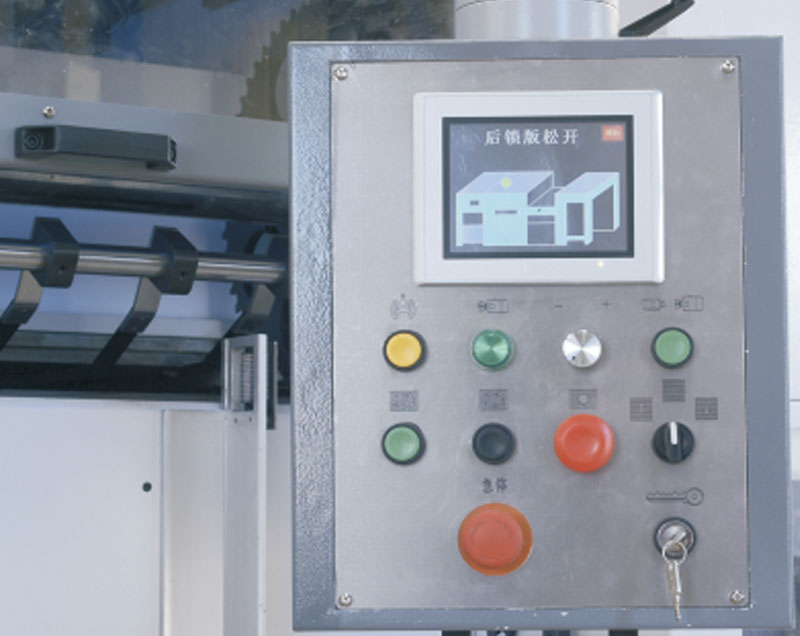

人机界面

本机采用日本进口和泉触控屏。所有机械故障都可在触摸屏显示,所有数据都可在触摸屏调整。

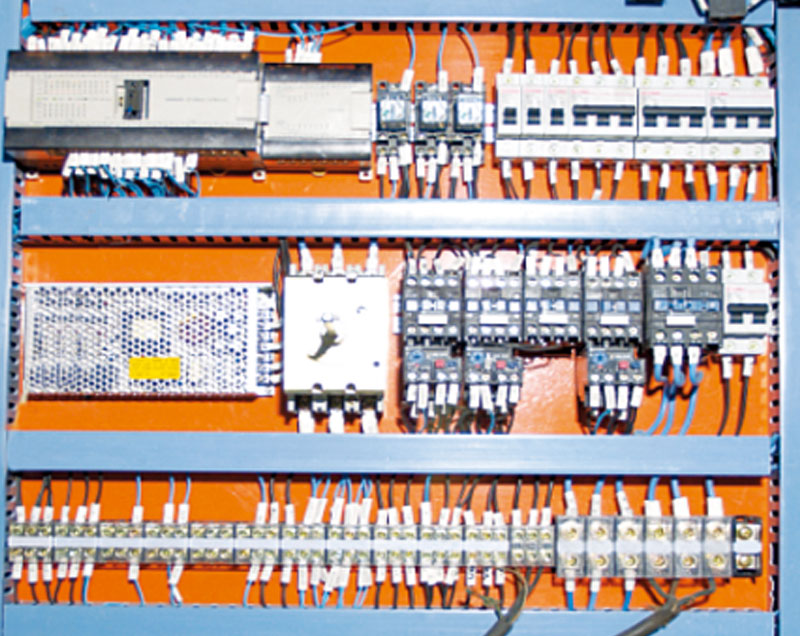

电控部

电控系统采用微机控制,实现从给纸、输纸、模切、收纸各部位工况的自动控制及实时检测。
